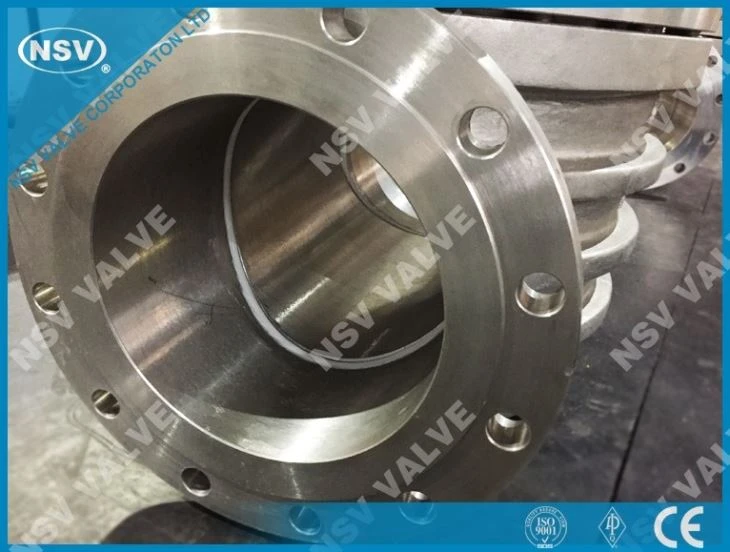

Supapă cu mâner complet cu alezaj

Detalii produs

Supapele NSV Full Bore Plug nu au un debit diminuat cu portul de foraj complet și, de asemenea, ușor de agitat. Pentru aplicații, cum ar fi medii condensabile cu vâscozitate ridicată, este demonstrată eficiență ridicată cu un orificiu de foraj complet.

Standard aplicabil
Standard de proiectare: API 599,6D, ASME B16.34
Față în față: ASME B16.10
Flansa de capăt: ASME B16.5
Capături de sudare prin cap: ASME B16.25
Inspecție și testare: API 598, API 6D

Gama de produse
Dimensiune: 1/2 "~ 14" (DN15 ~ DN350)
Rating: 150lb ~ 300LB

Materialul caroseriei: oțel carbon, oțel inoxidabil, oțel aliat, oțel inoxidabil duplex
Materiale pentru plug: Oțel carbon, oțel inoxidabil, oțel aliat, oțel inoxidabil duplex
Mânecă (scaun) Material: PTFE
Funcționare: levier, angrenaj, electric, pneumatic, hidraulic

Caracteristici de proiectare
Aleză completă

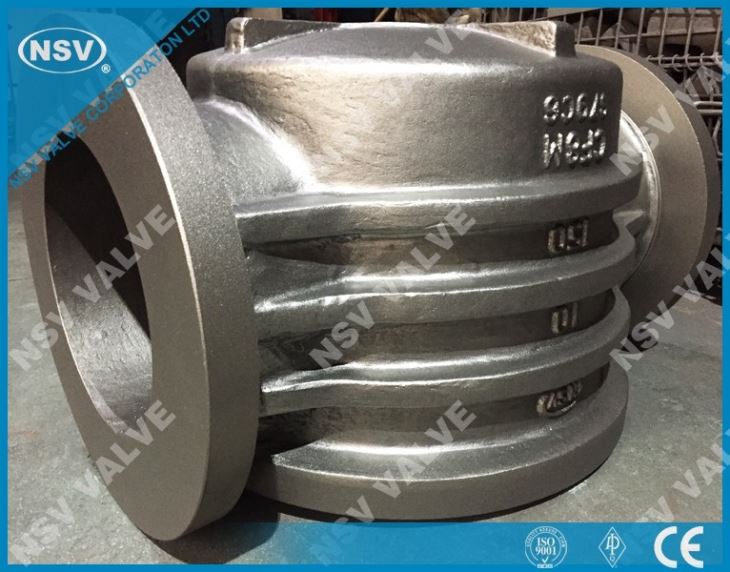

Corp robust, rezistent
Deschiderea portului mare

Nelubrifiat

CARACTERISTICI STRUCTURALE

1.Construcția supapelor cu manșon

Structura de bază este dop, mânecă, corp. Mâneca este introdusă și încorporată în interiorul corpului. Ștecherul conic este introdus pe manșon. Manșonul acționează ca un scaun moale și înconjoară complet dopul creând suprafețe de etanșare a sigiliei.De asemenea, nu permite niciun spațiu mort pe calea de curgere. Ștecherul se rotește 90 de grade. Când este aliniat cu portul corpului, fluxul este deschis. Când dopul este rotit, astfel încât portul fișei să fie perpendicular pe portul corpului, fluxul este blocat. Suportul păstrat în fișă este în poziție închisă, va fi conținut doar în portul dopului, iar atunci când robinetul este deschis din nou, debitul va scurge afară. Și nu rămâne.

Plugul este conic. Proiectare monolitică. Scăderea de 1 mm va duce la vectori de presiune laterală. Reglabil. Solid nu este instabil ca dependență de presiune. Materialele pot fi îmbunătățite pentru ca priza să fie mai bine rezistentă decât rata de coroziune a corpului.

Maneca este de asemenea conică pentru a accepta configurarea mufei. Ele se potrivesc perfect în spațiul gol creat de buzele portului superior, inferior și metal. Materialele din PTFE sunt destul de rigide, suficient de rezistente, suficient de elastice. Rezistent la coroziune. Temperatură, presiune. Pentru mediu extrem de radioactiv, la temperaturi mai ridicate, se folosesc mai multe materiale diferite.

2. Scurgeri zero

Sigilarea tijei cu scurgeri zero este realizată de sistemul de etanșare cu triplă.
Sigiliul principal este asigurat de mânecă. Etanșarea este atât de strânsă, încât nici o scurgere nu poate fi observată chiar și fără un capac de robinet. Sigiliul secundar și terțiar (pachetul de etanșare superior) sunt furnizate de un inel delta și o diafragmă din RTFE (teflon forțat cu armă). Etanșarea este, de asemenea, atât de strânsă, încât nici o scurgere nu poate fi observată chiar și cu un manșon.
